三轴伺服高速机械手

 模内取出时间最快0.4s,空循环周期时间最短为2.6s,井贝JBEH三轴高速机已广泛应用于薄壁餐盒机一 次性刀叉勺行业的自动化生产。



■ X/Y/Z轴伺服驱动,可方便实现模内取产品任意位置的调整,同时可实现模外X/Y/Z三个轴方向产品堆叠功能,如果配合气剪、工装可实现胶口剪切及镶件埋入等功能。



■ 引拔采用双导轨框架式结构设计,并且采用拥有专利技术的铝合金引拔结构,使得整体引拔结构重量轻,抗弯曲强度高,性能稳定,对横行的负载更轻,整机使用寿命更长。



美观大方的整体后挂式电控箱设计,有效提高了电控箱的整体抗震能力,避免了因机器震动所引起的机械及电控故障,使得整机性能更加稳定。



横行部份导轨安装有手动润滑系统,使得设备润滑保养更加方便,机械手运行时使用寿命更长。



■ 齿轮齿条式侧姿翻转结构,翻转扭矩恒定,治具翻转稳定,侧姿气缸活塞杆无偏心作用力,气缸使用寿命更长。



0
查看: 274
询盘
  •  外形尺寸

    机型

    单位 JBF-800P JBF-9000P JBF-1000P JBF-1100P

    手臂型式

    / 双段(倍速式)

    适用射出成型机

    ton ≤250T 250T-330T 300T-380T 380T-450T

    上下行程

    mm

    800

    900

    1000

    1100

    前后行程

    mm

    490

    490

    610

    610

    横行行程

    mm

    1400

    1600

    1800

    2000

    姿势角度

    90

    最大荷重(含制具)

    kg

    3

    最小取出时间

    sec

    1

    空循环时间(不含制具)

    sec

    2.8

    2.8

    3

    3

    驱动方式

    /

    X/Y/Z  轴伺服

    工作气压

    kgf/cm2

    4.5-6.5

    空气消耗量

    NL/cycle

    12

    电源消耗量

    KVA

    1.55

    电源

    AC

    220V/50HZ

    净重

    kg

    260

    280

    300

    360

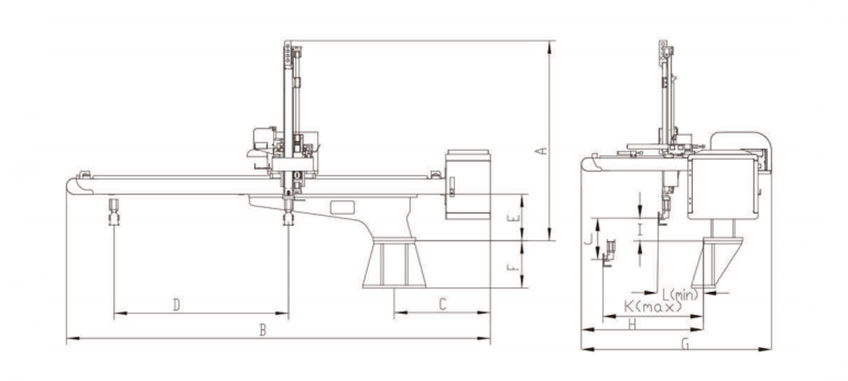

    外观线图

     外形尺寸

    机型

    A

    B

    C

    D

    E

    F

    G

    H

    I

    J

    K

    L

    JBFH-800P

    1200

    2380



    700



    1400



    300



    250

    1230

    780

    110

    800

    690



    140



    JBFH-900P

    1260

    2620

    1600

    300

    1230

    780

    110

    900

    690

    JBFH-1000P

    1300

    2800

    1800

    350

    1350

    900

    110

    1000

    815

    JBFH-1100P

    1360

    2970

    700

    2000

    320

    350

    1400

    900

    110

    1100

    1040

    155
