一轴伺服机械手

引拔采用双导轨框架式结构设计,并且采用有专利技术的铝合金引拔结构,使得整体引拔结构重量轻,抗弯曲强度高,性能稳定,对横行的负载更轻,整机使用寿命更长。



美观大方的整体后挂式电控箱设计,有效提高了电控箱的整体抗震能力,避免了因机器震动所引起的机械及电控故障,使得整机性能更加稳定。



齿轮齿条式侧姿翻转结构,翻转扭矩恒定,治具翻转稳定,侧姿气缸活塞杆无偏心作用力,气缸使用寿命更长。



0
查看: 6,616
  •  外形尺寸

    机型

    单位

    JBD-800P(R)

    JBD-900P(R)

    JBD-1000P(R)

    手臂型式

    /

    双段(倍速式)

    适用射出成型机

    ton

    ≤250T

    250T-330T

    300T-380T

    上下行程

    mm

    P:800/R:850

    P:900/R:950

    P:1000/R:1050

    前后行程

    mm

    P:200/PR:120

    P:300/PR:120

    P:300/PR:120

    横行行程

    mm

    1400

    1600

    1800

    姿势角度

    90°

    最大荷重(含制具)

    kg

    3

    3

    5

    最小取出时间

    sec

    2.5

    空循环时间(不含制具)

    sec

    6

    驱动方式

    /

    Z-伺服马达:X,Y-气缸

    工作气压

    kgf/cm2

    4.5-6.5

    空气消耗量

    NL/cycle

    P:13/PR:16

    P:14/PR:18

    P:15/PR:19

    电源消耗量

    KVA

    0.4

    电源

    AC

    220V/50HZ

    净重

    kg

    P:260/PR:300

    P:280/PR:320

    P:300/PR:360

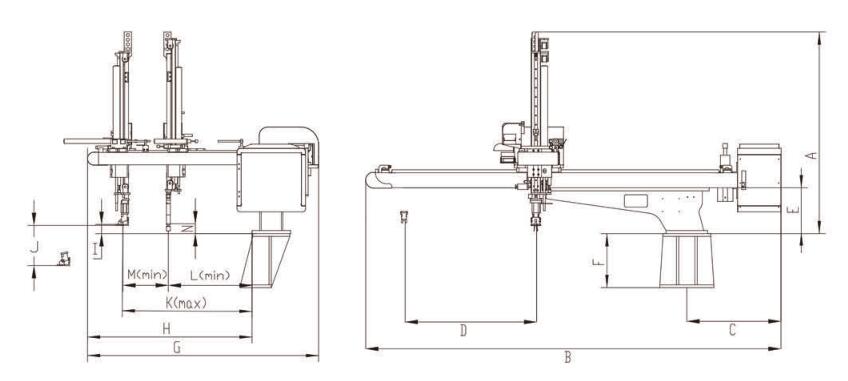

    外观线图

     外形尺寸
    机型 A B C D E F G H I J K L M N
    JBD-800P 1200 2280 650 1400 300

    250

    300

    350

    1350 900 / 800 660 / / /
    JBD-800PR / 140 135 /
    JBD-900P 1260 2520 1600 1350 1075 / 900 820 / / /
    JBD-900PR / 140 135 /
    JBD-1000P 1300 2700 1800 1530 1075 / 1000 835 / / /
    JBD-1000PR / 140 135 /
